概述

围绕Hudi同步和压缩流程建立了一整套的工具和流程。

部署

由于部份配置需要在源码增删，无法通过配置文件修改，如果部署新集群，建议对master建立分支进行操作，避免配置混淆

配置准备

主机规划

通常来说，应用部署需要逻辑上规划有

• 一台接口机；用于操作脚本、存放jar包等。
• 一台组件机；用于部署应用配套的外部组件。
• 剩下的作为应用机；用于部署应用服务节点。

上述为逻辑规划，原则上对于机器配置没有特别要求，可以混用；如接口机上也用于部署外部组件，同时也作为服务节点部署服务。

组件机上规划有指标和日志汇聚，hudi任务多的情况下，对IO和磁盘有一定的负载要求，建议单独部署。

外部资源确认

• Hadoop3
  用于存放Hudi数据、Flink任务业务jar包等
  • Yarn集群节点到HDFS的增删改查权限
  • 应用部署主机到HDFS的增删改查权限
• Zookeeper
  用于hudi同步压缩服务注册，通常可以使用Hadoop3集群附带的zookeeper
  • Yarn集群节点到zookeeper的网络连通
  • 应用部署主机到zookeeper的网络连通
• Yarn
  用于运行hudi同步压缩任务
  • 应用部署主机提交任务的权限
• MySQL
  配置数据库；目前和汇聚平台配置库耦合，不能改，只能直接使用汇聚配置数据库
  • 应用部署节点到MySQL的访问连通
• Pulsar
  数据源
  • Yarn集群节点到pulsar的读取连通
  • 应用部署主机到pulsar的client连通和admin连通
• 应用部署主机
  部署配套应用服务
  • JDK 1.8（实现OpenJDK标准即可）
  • Kerberos
  • 接口机到应用机的ssh免密（用于服务启停部署）

Hadoop配置

在config目录下以「hudi数据所有集群名称+hudi同步运行集群名称」的格式建立配置文件夹，如b2b12，并将下列配置文件放在这里

• core-site.xml
• hdfs-site.xml
• yarn-site.xml
• viewfs-mount-table.xml（如果需要使用联邦，core-site.xml也需要将引用改为相对路径引用）

外部组件部署

组件安装包放在研发云制品库：汇聚平台项目-制品库 odcp-snapshot-generic-local/cluster-tools下面

Victoria Metrics

Victoria Metrics是一款替代Prometheus的开源指标采集应用，支持分布式部署和指标主动推送，完全兼容Prometheus API，提供了接近数倍于Prometheus的性能。

目前项目采用单节点模式部署，性能还有富裕，后期可根据性能需求，改为分布式部署。

victoria_metrics-1.98
 ├── prometheus.yml                配置文件
 ├── start_victoria_metrics.sh     启动脚本
 ├── stop_victoria_metrics.sh      停止脚本
 ├── version
 ├── victoria-metrics-prod-amd64   x86架构
 └── victoria-metrics-prod-arm64   arm架构

启动脚本

启动脚本需要根据部署的主机区分CPU架构，修改脚本内容，引用合适的可执行文件。

用户名为EsCFVuNkiDWv7PKmcF，密码为Abf%x9ocS^iKr3tgrd，用于保护Victoria Metrics的Web页面。

nohup $current_path/victoria-metrics-prod-amd64 \
  -search.maxQueryLen=1MB \
  -promscrape.maxScrapeSize=100MB \
  -loggerLevel=ERROR \
  -storageDataPath=$current_path/data \
  -retentionPeriod=7d \
  -httpAuth.username=EsCFVuNkiDWv7PKmcF \
  -httpAuth.password=Abf%x9ocS^iKr3tgrd \
  -httpListenAddr=":35710" \
  -promscrape.config=$current_path/prometheus.yml \
  -promscrape.httpSDCheckInterval=15s \
  > $current_path/victoria-metrics.log 2>&1 &

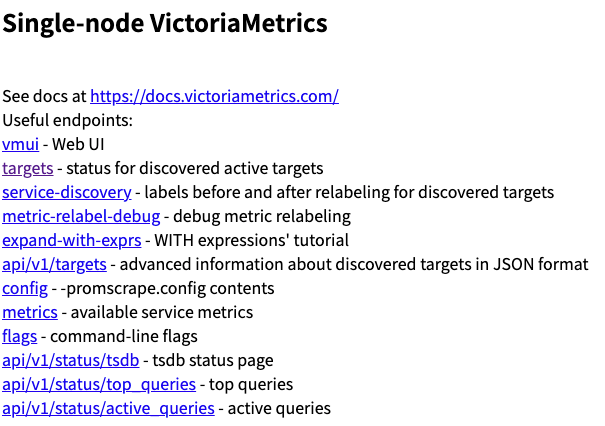

启动完成后可以通过脚本指定的端口35710访问Web页面，即为启动成功。

采集配置

Victoria Metrics的配置文件完全兼容Prometheus，可以直接替换使用。

global:
  scrape_interval: 15s
  scrape_timeout: 15s

scrape_configs:
  # Victoria Metrics 本身的指标
  - job_name: 'Victoria Metrics Single Cluster'
    metrics_path: '/metrics'
    basic_auth:
      username: EsCFVuNkiDWv7PKmcF
      password: Abf%x9ocS^iKr3tgrd
    static_configs:
      - targets:
          - '132.126.207.34:35710'
  # Loki日志采集
  - job_name: 'Loki'
    metrics_path: '/metrics'
    static_configs:
      - targets:
          - '132.126.207.34:33100'
  # 集群主机管理，根据需要启用
  - job_name: 'Node Exporter'
    metrics_path: '/metrics'
    static_configs:
      - targets:
          - '132.126.207.124:20110'
  # 应用服务的指标采集，部署Victoria Metrics的时候可以注释，等应用部署完成后再打开
  - job_name: 'Service'
    metrics_path: '/actuator/prometheus'
    basic_auth:
      username: AxhEbscwsJDbYMH2
      password: cYxg3b4PtWoVD5SjFayWxtnSVsjzRsg4
    # 可以通过service-cloud-query模块动态获取各个服务节点的IP
    http_sd_configs:
      - url: http://132.126.207.34:35690/hudi_services/service_cloud_query/cloud/targets
        basic_auth:
          username: AxhEbscwsJDbYMH2
          password: cYxg3b4PtWoVD5SjFayWxtnSVsjzRsg4

Loki

Loki是一款日志汇聚工具，Grafana公司出品，可以通过Grafana直接查询日志，相比ELK更为轻量级，不需要额外的日志采集组件，支持应用直接推送日志，对简单的分布式应用更友好。

根据规划，Loki分为服务日志和Hudi日志，选择两台机器分别部署；Hudi日志较多，如果所有日志划分到一个Loki，可能会影响服务日志查询

loki-2.9
 ├── stop_loki.sh       停止脚本
 ├── version
 ├── loki-linux-amd64   x86架构
 ├── loki-linux-arm64   arm架构
 ├── loki-config.yml    配置文件
 ├── start_loki.sh      启动脚本
 └── logs

配置文件

# Loki不支持直接配置访问控制，官方建议使用Nginx来实现
auth_enabled: false

query_range:
  parallelise_shardable_queries: false

server:
  # 日志推送端口
  http_listen_port: 33100
  grpc_listen_port: 39096
  log_level: error
  grpc_server_max_recv_msg_size: 1572864000
  grpc_server_max_send_msg_size: 1572864000

common:
  # 指向规划好的数据盘
  path_prefix: /data/datalake/data/loki
  storage:
    filesystem:
      chunks_directory: /data/datalake/data/loki/chunks
      rules_directory: /data/datalake/data/loki/rules
  replication_factor: 1
  ring:
    instance_addr: 127.0.0.1
    kvstore:
      store: inmemory

table_manager:
  retention_deletes_enabled: true
  retention_period: 72h

schema_config:
  configs:
    - from: 2023-12-06
      store: boltdb-shipper
      object_store: filesystem
      schema: v11
      index:
        prefix: index_
        period: 24h

Grafana

根据CPU架构选择grafana-amd64-10.3或者grafana-arm64-10.3部署包。

grafana-amd64-10.3
 ├── data
 ├── start_grafana.sh
 ├── stop_grafana.sh
 ├── npm-artifacts
 ├── packaging
 ├── plugins-bundled
 ├── public
 ├── bin
 ├── conf
 ├── storybook
 ├── tools
 ├── VERSION
 ├── LICENSE
 ├── NOTICE.md
 ├── README.md
 └── Dockerfile

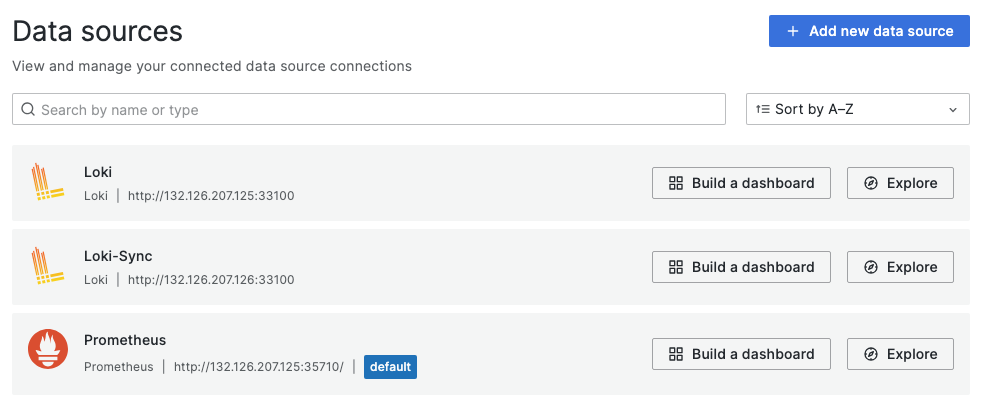

数据源配置

根据部署的组件新增数据源，其中Loki区分服务日志和Hudi日志（如果没有部署两个，可以不区分）。

配置数据库

在database路径下，有数据库初始化脚本，其中tb_app_hudi_job_config和tb_app_yarn_job_config两张表提供了预设配置。

建议为每一个环境创建一个单独的database，避免不同集群的配置混在一起。

database
 ├── tb_app_collect_table_info.sql
 ├── tb_app_collect_table_version.sql
 ├── tb_app_flink_job_config.sql
 ├── tb_app_global_config.sql
 ├── tb_app_hudi_compaction_job.sql
 ├── tb_app_hudi_compaction_metrics.sql
 ├── tb_app_hudi_event.sql
 ├── tb_app_hudi_job_config.sql
 ├── tb_app_hudi_sync_state.sql
 └── tb_app_yarn_job_config.sql

部署配置

以service-cli/service-cli-runner/src/main/resources/application-b12.yml为模版，补全应用部署信息

以service-web/src/main/resources/static/common/info.js#commonInfo为模板，补全web页面相关信息

接口机目录规划

选择一个空白目录作为根目录（下文简称「根目录」），创建下列子目录。

.
 ├── cloud      服务管理脚本
 ├── command    应用命令行
 ├── data       应用数据
 ├── extra      外部组件
 ├── logs       应用日志
 └── uploader   上传服务

脚本生成

将bin/generate 脚本复制到根目录下，根据实际情况改动脚本中指向的一些目录、jdk和jar包路径，执行脚本；正常情况下，脚本将会为cloud、command、uploader 目录生成脚本。

启动上传服务

如果使用其他文件服务，如YTP，则不需要操作这一步，直接使用其他文件服务即可。

uploader
  ├── start.sh    启动脚本
  ├── stop.sh     停止脚本
  └── update.sh   更新脚本

执行start.sh启动上传服务，默认端口为36800。

编译打包项目

将文件服务的url补充到bin/library.sh中，执行bin/build-all.sh，打包编译全部模块并上传到文件服务。

运维

命令行

Web

模块

模块主要分为三部分，包含 Hudi 运行代码、运维服务和部署工具。

Hudi 运行代码

sync

sync 模块包含 Hudi 运行的全部业务逻辑，Hudi on flink 的运行模式为

运维服务

部署工具

开发
